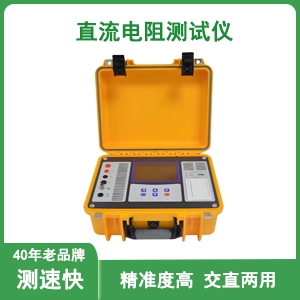

一、多路直流电阻测试仪使用前准备
环境检查
确保工作环境干燥、通风，温度范围 0~40℃，湿度 ≤80%，远离强电磁场干扰源(如电焊机、大功率电机)。
放置仪器的台面需平稳，避免振动影响测量精度。
设备检查
检查电源线是否完好(无破损、断线)，插头插座接触良好。
打开仪器电源开关，确认屏幕显示正常(无乱码、黑屏)，按键响应灵敏。
检查测试线(电流线、电压线)无断裂、短路，鳄鱼夹或测试探针夹紧力正常。
被测设备处理
被测设备(如变压器绕组)需 断电并充分放电，尤其是电容性设备需用放电棒放电 3~5分钟，确保残留电荷释放。
清洁被测绕组的接线端子，去除氧化层、油污或灰尘(可用细砂纸轻擦)，确保测试线与端子接触良好。
二、多路直流电阻测试仪接线方法(四端测量法)
四端法原理
通过分离的电流回路和电压回路，消除接触电阻与引线电阻的影响，确保测量精度。
接线步骤
电流输出端(红色粗线)：
“I+” 接被测绕组一端外侧(电流流入端)。
“I-” 接被测绕组另一端外侧(电流流出端)。
电压测量端(黑色细线)：
“V+” 接被测绕组一端内侧(靠近绕组本体，贴近电流线内侧)。
“V-” 接被测绕组另一端内侧。
示例：测量变压器低压绕组A相电阻时：
I+ 接A相端子外侧，V+ 接A相端子内侧；
I- 接中性点端子外侧，V- 接中性点端子内侧。
注意：电流线与电压线不可接反，否则会导致测量值偏差或仪器保护。
三、参数设置
测试电流选择
小电阻(0.01~1Ω)：选较大电流(如10A~100A)，减少测量误差(电流越大，电压信号越强，抗干扰能力越强)。
大电阻(1~100Ω)：选较小电流(如1A~10A)，避免被测绕组过热(尤其对细导线绕组，大电流可能导致温升过高，改变电阻值)。
自动量程：新手建议选择“自动量程”，仪器会根据被测电阻自动切换合适量程；熟悉操作后可用“手动量程”提高效率。
测量时间设置
快速模式(1~3秒)：默认模式，适用于干扰较小的环境。
慢速模式(5~10秒)：环境干扰大时切换至此模式，多次采样取平均值，提高稳定性。
温度补偿(可选)
部分仪器支持输入被测设备温度，自动换算至标准温度(如20℃)下的电阻值。需知道绕组材料的温度系数(如铜导线α=0.00393/℃)。
四、测量操作
启动测量
接线完成、参数设置好后，按下仪器“测量”键(或“开始”键)，仪器自动输出设定电流，屏幕实时显示测量值(单位：Ω或mΩ)。
注意：测量过程中禁止触碰测试线或被测端子，禁止插拔测试线。
数据读取与记录
待屏幕显示数值稳定(小数点后几位不再跳动)后，记录测量结果。
部分仪器支持自动锁定数据，按“保存”键可存储至内部存储器(存储容量通常为250次，断电后数据不丢失)。
异常处理：
若显示“0.000”或“溢出”(如“OL”)，检查接线是否松动、电流档是否过小(电阻大时)或过大(电阻小时)、被测绕组是否开路/短路。
五、测量结束与设备维护
停止测量
按下“停止”键，仪器停止输出电流，待屏幕显示“待机”状态后，再拆除测试线。
若需测量同一设备的其他绕组(如变压器B相、C相)，重复接线-测量步骤，确保各绕组测量条件一致(如同一电流档)。
放电处理
多路直流电阻测试仪测试感性试品(如变压器绕组)时，关断电源后不应马上拆线，需让仪器自动放电 至少20秒(部分仪器有蜂鸣报警提示)，否则电感的反电动势可能危害人身安全。
设备维护
定期校准：每6个月使用标准电阻校准一次，误差>±0.5%时需检修。
存放条件：置于干燥、无尘、无腐蚀性气体环境，避免阳光直射或剧烈温度变化。
电池维护：若仪器内置电池，电量不足时显示“电量不足请充电”，使用专用充电器充电，避免过充或过放。
六、安全注意事项
操作安全
测试前必须确保设备断电，放电时使用绝缘工具，禁止触碰裸露导体。
仪器与被测设备共地，避免电位差引发触电风险。
穿戴绝缘手套、护目镜，高压测试时设置警戒区域。
极性正确
红(+)、黑(-)极不可反接，避免数据误差或仪器损坏。
长导线测量
若需使用长导线，采用四线法(Kelvin连接)消除引线电阻影响。
