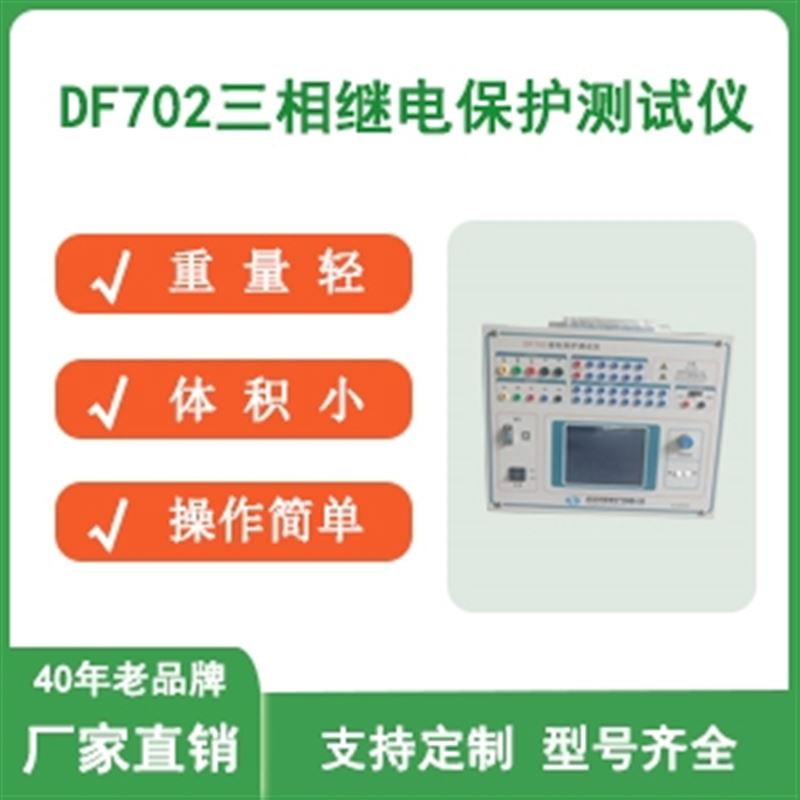

微机继电保护测试仪采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

微机继电保护测试仪采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

主要特点

u 标准的4相电压3相电流输出  微机继电保护测试仪具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。单相电压nax可输出120V，单相电流max可输出40A（10秒），电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U₀或检同期电压，或任意某一电压值的情况输出。

u 单机操作方便  单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、转换性故障进行整组试验。开机即可使用，操作方便快捷。

u 双操作方式，联接电脑运行  通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

l 软件功能强大  可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

l 开关量接点丰富 三相 为7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。

l 大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

l 自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

l 具有独立专用直流电源输出  装置设有一路110V 及 220V专用直流电源输出。

l 性价比高  属于跨专业联合设计产品，综合了多专业的科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

第二节   额定参数

交流电流输出

输出精度   0.2级

相电流输出（有效值）     0～40A

三并电流输出（有效值）   0～120A

相电流长时间允许工作值（有效值） 10A

相电流输出功率               420VA

三并电流max输微机max出时输出功率   900VA

三并电流max输出时允许工作时间   10s

频率范围（基波）   1～1000Hz

谐波次数           1～20 次

直流电流输出

输出精度   0.2级

max电流输出   0～±10A / 每相，0～±30A / 三并

输出负载电压   20V

交流电压输出

输出精度   0.2级

相电压输出（有效值）    0～120V

线电压输出（有效值）    0～240V

相电压/线电压输出功率    80VA / 100VA

频率范围（基波） 1～1000Hz

谐波次数         1～20次

直流电压输出

输出精度   0.2级

相电压输出幅值   0～±160V

线电压输出幅值   0～±320V

相电压/线电压输出功率   70VA / 140VA

开关量及时间测量

体积重量
