　　气体密度继电器校验仪的工作原理与应用分析


　　摘要


　　气体密度继电器是电力系统中SF₆气体绝缘设备(如GIS、GIL、SF₆断路器)至关重要的“安全哨兵”，它通过监测设备内部SF₆气体的密度(在特定温度下折算为压力)来判断其绝缘性能是否满足安全运行要求。为确保这位“哨兵”的准确性，必须使用专用的气体密度继电器校验仪对其进行定期校验。本报告旨在深入剖析气体密度继电器的核心原理——温度补偿，并以此为基础，详细阐述校验仪如何通过压力控制、温度模拟和触点动作检测三大核心技术，实现对继电器进行高精度、自动化的校验。报告还将系统分析其在电网运维、设备制造和计量检定等领域的关键应用，并探讨其技术发展趋势，以揭示其在保障电力系统安全、稳定、经济运行中的不可替代的作用。


　　1. 引言


　　六氟化硫(SF₆)气体因其优异的绝缘和灭弧性能，被广泛应用于高压电气设备中。然而，SF₆气体的密度(或压力)会随温度变化而发生显著改变。如果将一个普通的 gauge pressure(表压)表用于监测，在夏季高温时，即使气体密度正常，表压也会显示偏高；在冬季低温时，表压则会显示偏低，从而引发误报警或闭锁，影响电网的正常运行。


　　气体密度继电器通过内置的温度补偿机构，能够将不同温度下的压力值校正到标准参考温度（通常为20°C）下的等效压力值，从而真实反映气体的密度状况。校验仪的任务，就是模拟现场的各种工况，检验这台“智能哨兵”的指示和报警功能是否准确无误。


　　2. 理论基础：气体密度继电器的温度补偿原理


　　理解校验仪的工作原理，首先必须深刻理解密度继电器的工作原理。


　　理想气体状态方程：PV = nRT。在气体质量(n)和体积(V)不变的情况下，压力(P)与绝对温度(T)成正比。这意味着温度升高，压力必然升高。


　　密度继电器的核心：它内部有一个巴登管（Bourdon Tube）​ 和一个温度补偿片（Bimetal Strip），两者通过机械结构耦合在一起。


　　巴登管：感受绝对压力的变化。压力升高，巴登管力图伸直。


　　温度补偿片：由两种热膨胀系数不同的金属粘合而成。温度升高时，补偿片向膨胀系数小的一侧弯曲；温度降低时，向另一侧弯曲。


　　协同工作：当SF₆气体温度升高时，巴登管因压力增大而伸直，同时温度补偿片因温度升高而弯曲。巧妙的机械设计使得补偿片的弯曲恰好抵消了巴登管因温度升高而产生的形变，从而使指针指示在标准温度下的等效压力(即密度)值上。反之，当温度降低时，两者的形变方向相反，同样相互抵消。


　　因此，密度继电器指示的并非原始压力，而是经过温度校正后的密度值。校验仪的一切工作，都是围绕验证这一复杂补偿机制的正确性展开的。


　　3. 气体密度继电器校验仪的工作原理


　　校验仪本质上是一个高精度的、可编程的压力与温度发生器，它通过三个核心步骤来完成校验：

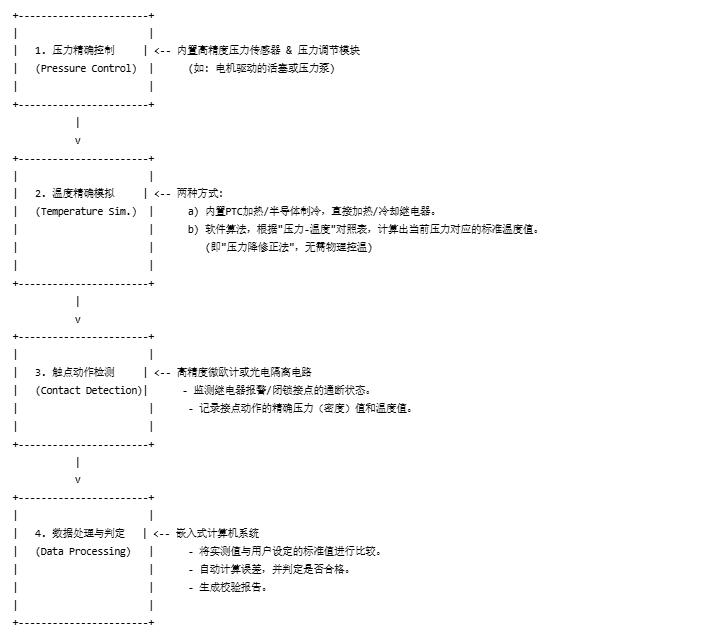

　　图1：校验仪工作原理流程图



　　3.1 压力精确控制


　　校验仪内置一个高精度的压力发生与控制系统。该系统通常包含一个高精度的绝对压力传感器(作为“裁判”)和一个压力调节模块(作为“执行者”)。


　　压力调节模块：可以是电机驱动的精密柱塞泵或活塞式压力发生器，能够以高的分辨率和稳定性，按照控制器的指令，产生并维持一个特定的压力值。


　　工作流程：控制器根据预设的校验点(如额定压力、报警压力、闭锁压力)，指令压力调节模块升压或降压，直到压力传感器反馈的信号与预设值吻合，系统即认为压力已达到目标值。


　　3.2 温度精确模拟


　　这是校验过程中具技术含量的环节，主要有两种方法：


　　A. 物理温度控制法（直接法）：


　　原理：校验仪自带一个温度可控的恒温槽或直接对继电器本体进行加热/冷却。通过改变继电器的物理温度，来模拟其在现场经历的季节变换或昼夜温差。


　　优点：接近继电器的实际工作环境，能全面检验温度补偿机构的动态性能。


　　缺点：设备结构复杂、笨重、成本高，且升降温过程耗时较长。


　　B. 压力-温度对照法（间接法/标准方法）：


　　原理：此方法基于一个核心物理事实：在气体质量不变的情况下，只要密度不变，其在任意温度下的压力值是确定的。校验仪无需改变继电器的物理温度，而是利用其内置的高精度压力传感器和温度传感器，读取当前继电器所处的实际温度（T₁）和实际压力（P₁）。然后，根据SF₆气体的特性曲线或计算公式，计算出在当前实际温度下，对应于标准参考温度（T₀ = 20°C）的理论压力值（P₀）。校验仪将这个计算出的P₀与一个标准密度继电器的指示值进行比较，或者直接与用户设定的标准值进行比较，从而判断被测继电器的准确性。


　　优点：设备体积小巧、操作快捷、无需等待温度稳定，是目前市场主流校验仪采用的方法。


　　缺点：无法直接检验继电器对物理温度变化的动态响应。


　　3.3 触点动作检测


　　当压力和温度(或计算出的标准压力)达到预设的报警或闭锁值时，继电器内部的微动开关会发生动作，从常开变为常闭(或从常闭变为常开)。校验仪的触点检测模块会实时监测这个通断状态的变化。


　　检测技术：通常使用高内阻的电压检测法或微电流检测法，以避免对被校继电器触点造成负载影响。当检测到状态变化时，校验仪会立即记录下当前的实际压力值和温度值，这就是该触点的实际动作值。


　　3.4 数据处理与判定


　　整个校验过程由嵌入式的计算机系统控制。它会自动完成所有校验点的升压、降压测试，记录下每一对(报警/闭锁)触点的动作值和返回值。然后，系统会自动将这些实测值与用户预先输入的标准值进行比较，计算出示值误差，并根据相关规程(如DL/T 259-2012)自动判定该继电器是否合格，并最终生成一份完整的、包含曲线和数据的校验报告。


　　4. 应用领域分析


　　4.1 电力系统运维检修（最主要的应用）


　　交接试验：在新设备安装投运前，必须对其密度继电器进行校验，确保其本身准确无误。


　　预防性试验：按照国家电网、南方电网的规程，密度继电器需定期(通常1-3年)进行校验，这是电网设备状态检修(CBM)的重要组成部分。


　　故障诊断与处理：当设备发出SF₆气体压力异常信号时，校验仪可用于判断是密度继电器本身失准，还是设备真的存在气体泄漏，从而避免不必要的停电和维修。


　　4.2 SF₆气体绝缘设备制造


　　生产厂家在出厂前，必须对每台设备的密度继电器进行100%的校验，以确保产品质量，杜绝不合格品流入市场。


　　4.3 计量检定与校准机构


　　各级电力科学研究院、计量院校准实验室，使用更高等级的标准校验仪，对送检的密度继电器或工作级校验仪本身进行量值传递和溯源，确保全国范围内的量值统一和准确。


　　4.4 便携式应急校验


　　随着技术发展，出现了更小巧、更智能的便携式校验仪，甚至可以配合移动终端APP使用。这使得运维人员可以在变电站现场快速、方便地进行校验，大大提高了工作效率。


　　5. 结论与展望


　　气体密度继电器校验仪是确保SF₆电气设备安全运行的关键计量器具。其工作原理巧妙地利用了气体定律和现代传感技术，通过精确控制压力、模拟温度并检测触点动作，实现了对“智能哨兵”的精准“体检”。


　　随着智能电网和状态检修的深入推进，对校验仪的性能和功能提出了更高要求：


　　更高的精度与自动化：向更高准确度等级发展，实现一键全自动校验，最大限度减少人为干预。


　　更强的互联互通能力：集成蓝牙、Wi-Fi或5G模块，实现数据的无线传输、云存储和远程专家诊断，融入智能巡检系统。


　　更丰富的诊断功能：不仅给出“合格/不合格”的结论，还能通过分析校验曲线，初步判断继电器可能存在的机械卡涩、温度补偿机构老化等潜在故障。


　　更便捷的操作体验：发展出更直观的图形化界面、语音提示和视频引导，降低对操作人员专业技能的依赖。


　　总而言之，气体密度继电器校验仪已从单一的校验工具，发展为集计量、诊断、数据管理于一体的智能化综合平台，在保障电网这条国民经济“大动脉”的安全稳定运行中，扮演着愈发重要的角色。
